當您將資料蒐集器從PT-4400更換為PT-2020或PT-4020時，請按照以下步驟更換：
💪小提醒：步驟1和2請先在『辦公室🖥️』完成，步驟3和4請到『現場👷』更換操作
| PT-4400 是以RJ45水晶頭連接設備。 | PT-2020是以端子台連接設備。 | PT-4020是以端子台連接設備。 |
⭐步驟1 【修改新的設備型號】
透過 PHOTON 網頁更換。
系統管理 ⇨ 裝置管理 ⇨ 資料蒐集器，點選右邊鉛筆圖示⇨修改MAC 地址 (請用設備貼紙上的 MAC Address 1)及型號 ⇨儲存。 完成後，請將資料蒐集器重新上電以便從雲端系統讀取到最新設定檔。
提醒：目前更換型號只能透過網頁修改
⭐步驟2 【修改及確認RS485通訊埠】
到 系統管理 ⇨ 裝置管理
確認資料蒐集器的RS485設定與設備一致，也要確認設備(例如:變流器、電表、氣象站...)都有設定連接到資料蒐集器正確的連線名稱跟modbus ID。
| 資訊有缺(連線名稱跟Modbus ID都沒有設定) vs 資訊完整 |
|---|
| |
⭐步驟3 【現場改接線】
請參考下列方法:

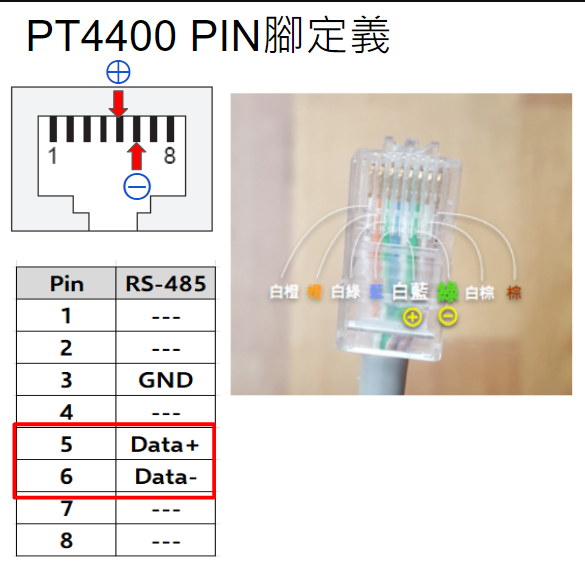

- 查找PT-4400水晶頭Pin腳定義，找出D+及D-的訊號線。
- 將PT-4400的D+線接入PT-2020或PT-4020綠色端子台的D+。
- 將PT-4400的D-線接入PT-2020或PT-4020綠色端子台的D-。
⭐步驟4 【確認連線狀態!】
透過手機APP PV GO或是PHOTON網頁確認電站的資料蒐集器與設備都有正常連線
- PV GO: 選單⇨連接狀態，確認所有設備連線都正常。

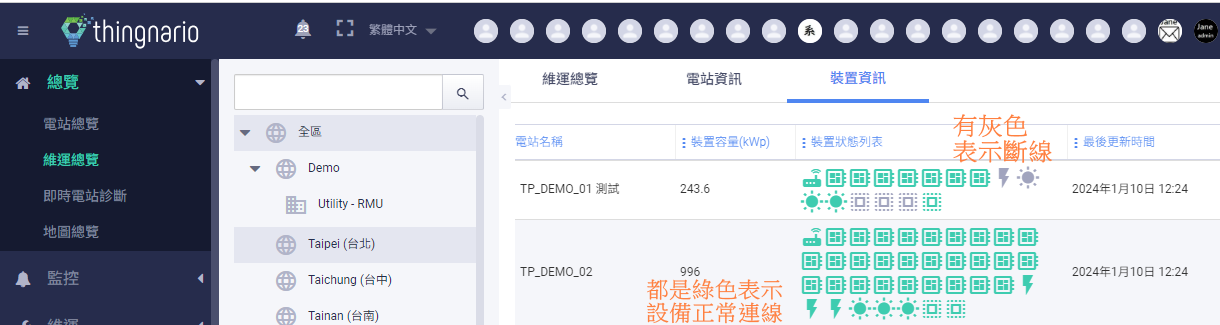

- PHOTON網頁: 總覽⇨維運總覽⇨裝置資訊⇨找到此電站，確認設備顏色都為綠色。
如果您在依照以上流程無法順利置換完成，來找小幫手進一步協助吧！
加入慧景科技小幫手官方 Line 帳號（ID : @079atghy）後，請提供以下資訊
- 需求: PT-4000要更換成PT-2020/PT-4020需要協助
- 公司名稱：
- 電站名稱：
- 資料蒐集器機身標籤（要拍到 MAC address）
範例:
